Descripción

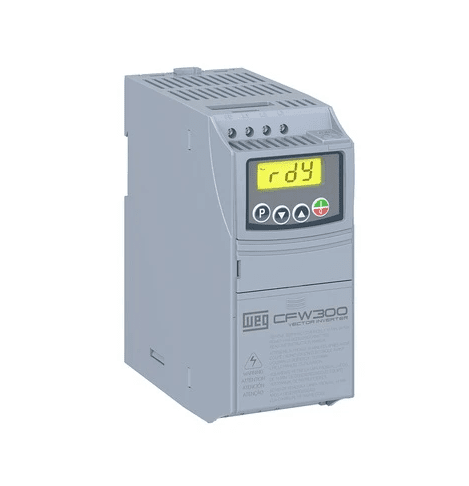

CFW300
MINI CONVERTIDOR DE FRECUENCIA
El convertidor de frecuencia CFW300 es un accionamiento de alta performance desarrollado para
el control de variación de velocidad de motores de inducción trifásicos, ideal para aplicaciones
en máquinas o equipos que necesitan control preciso y facilidad de operación. Posee tamaño
compacto, instalación eléctrica similar a contactores, control vectorial WEG (VVW) o escalar
(V/F) seleccionable, interfaz de operación HMI incorporada, SoftPLC, software de programación
WPS gratuito, y accesorios tipo plug-in que pueden ser incorporados al variador, agregando más
funcionalidades y proporcionando una solución flexible con excelente costo beneficio.
Datos Técnicos:
| ⯀ Tensión de alimentación monofásica y trifásica. ⯀ Rango de tensión: 110-127 Vca y 200-240 Vca para modelos monofásicos. 200-240 Vca, 380-480 Vca para modelos trifásicos. 280-340 Vca para modelos DC. ⯀ Rango de corriente / Potencia: hasta 15.2 Amps / 7.5 kW (10 HP). ⯀ Modo de control: escalar (V/F) o VVW (Voltaje Vector WEG). ⯀ Frecuencia de conmutación: 2.5 a 15 kHz. ⯀ Capacidad de sobrecarga: 150% por 60 s, a cada 10 min, 200% por 3 s, a cada 10 min. ⯀ Grado de protección: IP20. |
⯀ Temperatura ambiente de operación 0 a 50 °C. 40 °C para modelos T4 hasta 60 °C (50 °C para modelos T4) con reducción de corriente (2% para cada 1 ºC por encima de la condición nominal). ⯀ Altitud: 0 a 1000 m hasta 4000 m con reducción de corriente (1% para cada 100 m por encima de 1000 m). ⯀ Humedad: 5 a 9% sin condensación. ⯀ IGBT de frenado integrado en la talla B (no disponible para la talla A). Para T4 considere los modelos específicos. ⯀ HMI local suministrada como estándar de fábrica. |
| Código inteligente | Corriente (A) | Potencia (HP) | Voltaje de motor | Talla | Transistor de frenado | Código |
| Monofásico 110 – 127 Vca | ||||||
| CFW300 A 01P6 S1 NB20 | 1.6 | 0.33 | 230 Vca 3 fases |
A | No | 13056492 |
| CFW300 A 02P6 S1 NB20 | 2.6 | 0.5 | 13059153 | |||
| CFW300 A 04P2 S1 NB20 | 4.2 | 1 | 13059268 | |||
| CFW300 A 06P0 S1 NB20 | 6 | 1.5 | 13059272 | |||
| Monofásico 200 – 240 Vca | ||||||
| CFW300 A 01P6 S2 NB20 | 1.6 | 0.33 | 230 Vca 3 fases |
A | No | 13059319 |
| CFW300 A 02P6 S2 NB20 | 2.6 | 0.5 | 13059320 | |||
| CFW300 A 04P2 S2 NB20 | 4.2 | 1 | 13059321 | |||
| CFW300 A 06P0 S2 NB20 | 6 | 1.5 | 13059327 | |||
| CFW300 A 07P3 S2 NB20 | 7.3 | 2 | 13059418 | |||
| CFW300 B 10P0 B2 DB20 | 10 | 3 | B | Sí | 13059419 | |
| CFW300 Trifásico 200 – 240 Vca | ||||||
| CFW300 A 01P6 T2 NB20 | 1.6 | 0.33 | 230 Vca 3 fases |
A | No | 13059422 |
| CFW300 A 02P6 T2 NB20 | 2.6 | 0.5 | 13059511 | |||
| CFW300 A 04P2 T2 NB20 | 4.2 | 1 | 13059515 | |||
| CFW300 A 06P0 T2 NB20 | 6 | 1.5 | 13059538 | |||
| CFW300 A 07P3 T2 NB20 | 7.3 | 2 | 13059938 | |||
| CFW300 B 10P0 B2 DB20 | 10 | 3 | B | Sí | 13059419 | |
| CFW300 B 15P2 T2 DB20 | 15.2 | 5 | 13059939 | |||
| CFW300 Trifásico 380 – 480 Vca – Sin IGBT de frenado | ||||||
| CFW300 A 01P1 T4 NB20 | 1.1 | 0.5 | 460Vca 3 fases | A | No | 14146770 |
| CFW300 A 01P8 T4 NB20 | 1.8 | 1 | 14146776 | |||
| CFW300 A 02P6 T4 NB20 | 2.6 | 1.5 | 14146822 | |||
| CFW300 A 03P5 T4 NB20 | 3.5 | 2 | 14146867 | |||
| CFW300 A 04P8 T4 NB20 | 4.8 | 3 | 14146882 | |||
| CFW300 B 06P5 T4 NB20 | 6.5 | 4 | B | 14146887 | ||
| CFW300 C 10P0 T4 NB20 | 10 | 5 | C | 14147974 | ||
| CFW300 C 12P0 T4 NB20 | 12 | 7.5 | 14147976 | |||
| CFW300 C 15P0 T4 NB20 | 15 | 10 | 14147977 | |||
| CFW300 Trifásico 380 – 480 Vca – Con IGBT de frenado | ||||||
| CFW300 B 01P1 T4 DB20 | 1.1 | 0.5 | 460Vca 3 fases | B | Sí | 14148189 |
| CFW300 B 01P8 T4 DB20 | 1.8 | 1 | 14148316 | |||
| CFW300 B 02P6 T4 DB20 | 2.6 | 1.5 | 14148317 | |||
| CFW300 B 03P5 T4 DB20 | 3.5 | 2 | 14148358 | |||
| CFW300 B 04P8 T4 DB20 | 4.8 | 3 | 14148360 | |||
| CFW300 B 06P5 T4 DB20 | 6.5 | 4 | 14148361 | |||
| CFW300 C 10P0 T4 DB20 | 10 | 5 | C | 14148365 | ||
| CFW300 C 12P0 T4 DB20 | 12 | 7.5 | 14148366 | |||
| CFW300 C 15P0 T4 DB20 | 15 | 10 | 14148367 | |||
